پیچ
ویدیو پیچ و معرفی پیچ ها
پیچ چیست ؟
پیچ ها وسیله ای برای اتصال دایمی هستند و به صورت رزوه دار ساخته میشوند. اکثرا از جنس فلز هستند و قطعات مختلف را به یکدیگر متصل میکنند.
- پيچ فلز
- پیچ ماشینی
- پیچ چوب
- پیچ آلن
- پیچ نوک مته ای
- پیچ شش گوش
- پیچ چشمی
- پیچ نوک بر
- پیچ مغزی
- پیچ بار
- پیچ شانه ای
- پیچ لگ
- پیچ متری
- پیچ ام دی اف
- استاد بولت
- یو بولت
- جی بولت
- هنگر بولت
- انکر بولت
- تی بولت
انواع پیچ و کاربردهای آن
آنها بر اساس نوع کاربردشان به دو دستهی محکم کننده و انتقال حرکت دسته بندی میشوند.
پیچ ها از نظر شکل ظاهری
شکل ظاهری پیچ ها شامل یک استوانه به نام ساقه است که بر روی آن رزوه هایی به صورت مارپیچ و با زاویه های مخصوص تراشیده شده است. این بخش به سر پیچ که گل پیچ گل هم نام دارد متصل می شود. پیچ ها ممکن است به صورت تمام رزوه یا نیمه رزوه تولید شوند که هر کدام دارای کارایی خاص خود هستند.
گل های پیچ ها که توسط آچار و پیچ گوشتی چرخانده می شوند و باعث چرخانده شدن پیچ و فرو رفتن آن در سطوح می شوند، انواع و اشکال مختلفی دارند. به طور کلی، گل پیچ از بدنهی پیچ بزرگ تر است.
انواع سر پیچ
سرهای پیچ ها بر حسب کاربردشان گوناگون هستند و به صورت سر مخفی، سر نیمه گرد، سر ذوزنقه ای، سر شش گوش و انواع دیگر یافت می شوند.
پیچ با سر مخفی، نوعی از پیچ است که به صورت کامل در سطوح فرو می رود و پس از اتصال، یک سطح کاملا صاف ایجاد می کند. کاربرد اصلی این پیچ در کارهایی است که لازم است سطح کاربه صورت کاملا هموار باق بماند.
از پیچ با سر نیمه گرد در مواردی استفاده می شود که نیازی به صاف بودن سطح نیست. برخی از پیچ های با سر نیم گرد در قسمت زیر گل خود مجهز به واشر هم هستند. این نوع پیچ های سرگرد واشردار غالبا برای متصل نمودن صفحات و ورقه های فلزی به کار گرفته می شوند.
فایدهی اصلی پیچ های دارای سر ذوزنقه ای، زیاد شدن سطح حامل است.
پیچ هایی که دارای گل پیچ شش گوش یا شش ضلعی هستند هم انواعی از پیچ هستند که بر روی سری آنها شیاری برای قرار گرفتن پیچ گوشتی های دوسو و چهارسو و یا آچار های آلن تعبیه نشده است. به همین دلیل، باز و بسته کردن این نوع از پیچ ها با کمک انواع آچار انجام می شود. از جمله آچار فرانسه، آچار تخت و رینگی و آچار بکس که می توانند به خوبی و با قدرت زیاد و لغزش کم، این گونه از پیچ را باز و بسته کنند.
پیچ محکم کننده
پیچ محکم کننده متداول ترین نوع و کاربردهای عمومی و صنعتی بسیار زیادی دارد. این دسته از پیچ ها همانطور که از نامشان پیداست برای اتصال قطعات و محکم کردن آن ها استفاده میشود.
پیچ انتقال حرکت
پیچ های انتقال حرکت، برای تبدیل کردن حرکات دورانی به حرکت مستقیم و کم و زیاد کردن سرعت مورد استفاده قرار میگیرند. این پیچ ها برای میزهای صفحه تراش و دستگاه های فرز مورد استفاده قرار میگیرند.
پیچ فلز
تفاوت پیچ فلز با پیچ چوب
پیچ ماشینی
این محصول که با علامت اختصاری MS شناخته میشود از آلیاژ استنلس استیل ساخته میشود و به علت رزوهی ماشینی و سرتاسری که دارد معمولا با مهره به کار برده میشود و مورد استفاده قرار میگیرد.

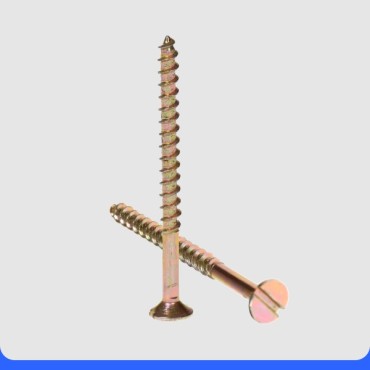

پیچ چوب
پیچ چوب یکی از انواع پیچ های مهم در صنایع و مشاغل به شمار می آید و مخصوص کار در نجاری ساخته شده است.

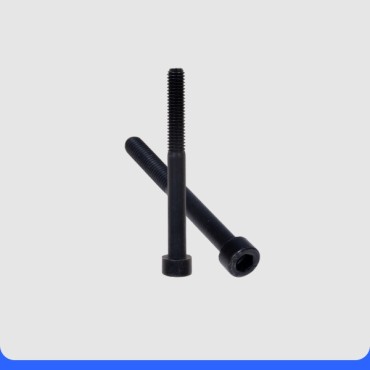

پیچ آلن
پیچ آلن یکی از پرکاربرد در صنایع مختلف است که به خاطر صاف بودن سطح می تواند در گوشه ها و یا فضاهای محدود استفاده شود. جنس پیچ آلن از آهن یا فولاد است و در سه گرید تولید می شود.
پیچ نوک مته ای
همانطور که از نام این محصول پیداست ، دارای یک نوک به شکل مته است که سوراخکاری بر روی قطعات مختلف با این نوک انجام میشود ، به عبارتی ساختار این نوک باعث میشود پیچ به خوبی به داخل قطعات مختلف فرو رود. پیچ نوک مته ای از فلز ساخته میشود.
پیچ شیش گوشه ای
این مصول به صورت تمام رزوه یا نیم رزوه ساخته میشود و بر اساس نوع کاربری میتوان یکی از انواع آن را انتخاب نمود. دلیل نام گذاری این محصول ، سری شش گوش آن است.
پیچ چشمی
این محصول کاربردی شبیه به قلاب دارد و یک حلقه در انتهای آن تعبیه شده است تا با متصل کردن یک نوار ، طناب و یا زنجیر به این حلقه ، اجسام سنگین را بتوان به راحتی جا به جا کرد.
پیچ نوک بر
این مصحول نوعی پیچ ماشینی است و ساختاری شبیه به آن دارد با این تفاوت که انتهای استوانهای شکل پیچ کمی لاغرتر و از قطر آن کاسته شده است تا به راحتی به داخل قطعات فرو رود و آن ها را به یکدیگر متصل کند.
پیچ مغزی
این محصول نیز ساختاری شبیه به پیچ ماشینی دارد و حتی میتوانیم آن را یکی از انواع پیچ ماشینی نام ببریم. تفاوتی که این محصول با پیچهای ماشینی شناخته شده دارند در طراحی سری آنهاست . سری این محصول درون بدنه طراحی شده است و در فضاهای محدود و کوچک بسیار کارا و قابل استفاده است.
پیچ بار
در مکانها و سازههایی که ارتعاش و حرکت بسیار زیاد است باید از پیچهایی استفاده شود که در جای خود محکم قرار بگیرند و با این حرکتها و ارتعاش ها شل نشوند و قطعات و سازهها را از یکدیگر جدا نکنند. این محصول بهترین گزینه برای استفاده در این مکان هاست. این محصول تا نصفه رزوه دار ساخته شده است و یک سری مربعی برای ثابت و محکم نگه داشتن آن بر روی بدنه تعبیه شده است.
پیچ شانه ای
همانطور که در تصویر زیر مشاهده میکنید ، قسمت میانی این محصول برای مکانهایی که احتمال خمیدن پیچ وجود دارد ، کاملا تقویت شده ساخته شده است.
پیچ لگ
این محصول همانند پیچ چوب است با این تفاوت که سری آن به صورت شش گوش ساخته میشود و تحمل گشتاوری بالایی را دارد.
پیچ متری
این محصول ساختاری شبیه به میلگرد دارد ، با این تفاوت که سطح آن به صورت رزوه دار ساخته میشود. این پیچها در قطرها و اندازههای مختلفی نهایتا تا طول یک متر در بازار موجود هستند و کاربر با توجه به نیاز خود میتواند آنها را برش دهد. این محصول علت گستردگی که در اندازه و قطر دارد ، بسیار وسیع مورد استفاده قرار میگیرد.
پیچ ام دی اف
پيچ ام دی اف یکی از پرمصرف ترین قطعات در صنایع نجاری و مشاغل مرتبط با چوب و MDF است و برای کار با محصولاتی مثل کابینت ها، کمدها، کتابخانه ها و ... به کار می رود.
پیچ های Mdf انواع گوناگونی دارند که همه از استاندارد پیچ ام دی اف با نام Drywall Screw پیروی می کنند. قطر پیچ های ام دی اف برابر با 3.5 میلی متر است و تنها تفاوت آنها در طول آنهاست که این تفاوت در طول موجب تفاوت در کاربری هم خواهد شد.
استاد بولت
این محصول برای قطعات و صفحاتی که نیاز است دو طرف آن ها پیچ شود مانند شیرآلات ، مورد استفاده قرار میگیرد و از هر دو طرف ، قابل استفاده است.
یو بولت
سطوح گردی مانند لوله که احتیاج به یک گیره برای نصب شدن دارند ، با استفاده از این محصول که به شکل حرف U انگلیسی طراحی و ساخته میشود ، میتوان آنها را نصب کرد.
جی بولت
این محصول به شکل J انگلیسی ساخته میشود و همانند یه قلاب عمل میکند. این پیچ ها معمولا به صورت نصفه رزوه دار هستند و تسریع در کار را به دنبال دارند.
هنگر بولت
هنگر بولت یکی از معدود محصولاتی است که در دو طرف آن دو رزوهی متفاوت از هم وجود دارد. یک رزوه همانند پیچهای چوب و یک رزوه همانند پیچهای ماشینی طراحی شده است. این محصول برای زمانهایی که دو قطعه یا صفحه با جنس متفاوت داریم و میخواهیم آنها را به یکدیگر متصل کنیم ، مورد استفاده قرار میگیرد.
انکر بولت
انکر بولت ، یک نوع رول بولت است که پیچی متشکل از استوانه ، واشر و مهره است و برای قطعات و سطوح بتنی مورد استفاده قرار میگیرد.
تی بولت یا Tبولت
یک پیچ ماشینی به شکل حرف T انگلیسی است که همراه با مهره مورد استفاده قرار میگیرد. بدنه و استوانهی این محصول به صورت تمام رزوه و با رزوههای ماشینی دقیق ساخته میشود.
پیچ سر مته
پیچ سرمته، در یک سر خود دارای مته ای است که نقش اصلی در کاربرد این پیچ را به عهده دارد.
از ویژگیهای خوب پیچ سر مته می توان به مقاومت در برابر خوردگی، مقاومت در برابر هوازدگی، مقامت در محیطهای اسیدی و قلیایی ، نصب آسان، صرفهجویی در زمان، عمر طولانی، بی نیازی به رولپلاک، مقاومت کششی و مقاومت برشی بالا اشاره کرد. تفاوت پیچ های سرمته با پیچهای خودکار در اینجاست که توانایی سوراخ کردن اولیهی سطح را ندارند.

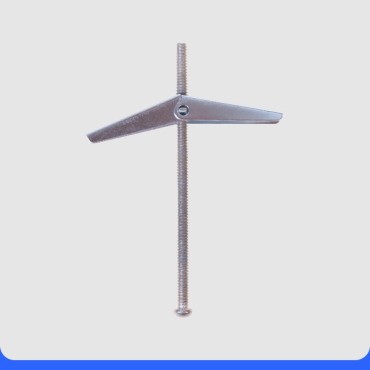

پیچ کناف
کناف ها در واقع صفحات فلزی با روکش گچ اند که با پیچ به هم متصل می شوند و در تزئینات سقف و زدن آرک ها و یا حتی پارتیشن بندی داخل ساختمان و جدا کردن فضای یک اتاق کاربرد دارند. این قطعات به راحتی و به صورت پیش ساخته در جای خود نصب می شوند و خراب کاری های گچ کاری یا بنایی برای ساخت دیوار را ندارد. پیچ مورد استفاده در این سازه ها پیچ کناف نام دارد.

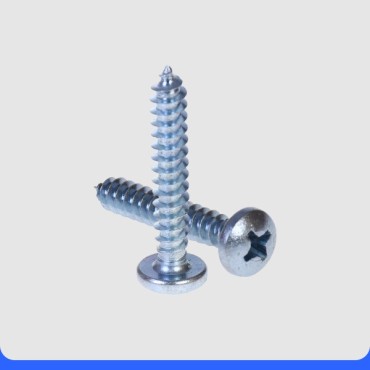

پیچ خودکار
این پیچ که سابقه و کاربرد زیادی دارد، همراه با رولپلاک برای اتصال و نصب وسایل و قطعات مختلف بر روی دیوار به کار می رود؛ بعضی از پیچ های خودکار دارای رزوه های بزرگ هستند، بعضی روزه های کوچکی دارند و بعضی نیز ممکن است در بخش بالایی بدون رزوه باشند.
جنس پیچ خودکار عموما از استیل ضد زنگ است که در بعضی مدل ها با روی روکش شده اند که رنگ پیچ را به رنگ طلایی تبدیل می کند. سر پیچ های خودکار به شکل های شش گوش، چهار سو، ستاره ای و دو سو است که در حال حاضر مدل های چهار سو یا ستاره ای متداول ترند.
پیچ آچار خور
پیچ های سر شش گوش یا آچارخور محبوب ترین پیچ در صنایع آب و فاضلاب و در ساخت ماشین آلات هستند. از این پیچ ها در صنایع عمران و ساختمان سازی، سد سازی، پل سازی و همچنین در صنایع نفت، گاز و پتروشیمی هم به طور گسترده استفاده می شود.
هر چه گرید یا کلاس پیچ آچارخور بالا تر رود، آلیاژ فولاد پر کربن تر می شود، استقامت آن بالا تر می رود و ساختار پیچ ترد تر می شود.
ابعاد گل پیچ آچارخور ممکن است درشت و یا ریز باشد و از لحاظ دنده هم پیچ آچارخور ممکن است نیم دنده یا تمام دنده باشد.

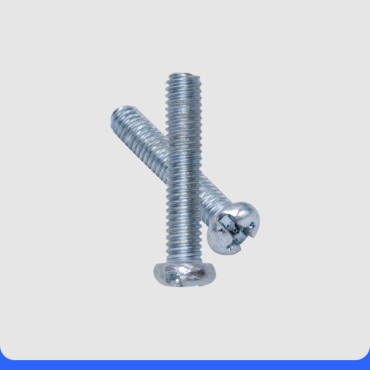

پیچ تمام رزوه
پیچ با رزوه کامل نوعی پیچ است که سطح بیرونی آن به طور کامل رزوه شده است. این پیچ دارای سه قسمت اساسی سر، شافت و نوک است. سر پیچ قسمت بالایی پیچ است که بسته به کاربردهای مختلف به شکلهای مختلفی وجود دارد. نوک یا انتهای پیچ هم قسمتی است که در جسم فرو میرود و گاهی میتوان بر روی آن، مهره متصل کرد. در یک پیچ با رزوههای کامل، شافت کاملا با رزوه خارجی پوشانده شده است و هیچ جای آن صاف نیست.

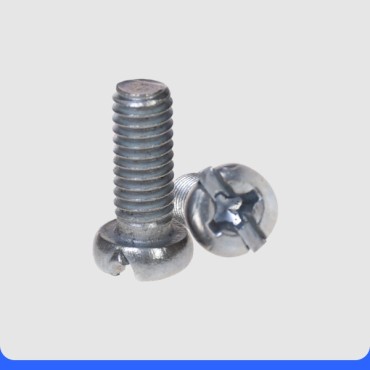

پیچ مهره خور
پیچ های مهره خور قادرند تا با چفت شدن با مهره، یک اتصال موقت و محکم را به وجود بیاورند. سطح بیرونی پیچ و سطح داخلی مهره رزوه شده است و این دو برای اتصال به همدیگر طراحی شده اند.
مهره ها به عنوان پرکاربردترین لوازم جانبی، نوعی اتصال دهنده هستند که داخل آن ها به صورت تمام رزوه ساخته شده است. مهره ها به صورت گرد یا چند ضلعی ساخته میشوند و برای اتصال هرچه محکم تر و ایمن تر قطعات به کمک پیچ ها می آیند. پیچ و مهره به حالت نر و مادگی به یکدیگر برای اتصال قطعات چفت میشوند. مهره ها با حالت و نیروی چرخشی به دور پیچ باز و بسته میشوند.

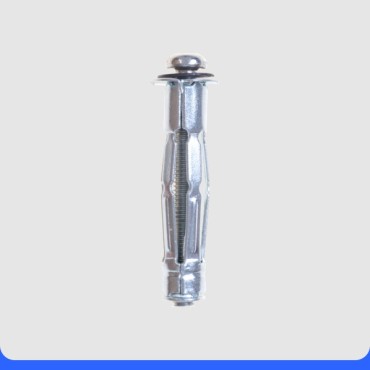

پیچ رول بولت
رول بولت یک ابزار فولادی است که با ایجاد نیروی اصطکاکی یا انبساطی صفحه پلیت را به مصالح ساختمانی مانند بتن، سنگ و آجر متصل می کند.
جنس رول بولت یا انکر مکانیکی از آهن یا فولاد است که با روکش های مختلفی از جمله گالوانیزه سرد یا گرم ، روی و سایر موارد مشابه روکش می شود.
ساختار رول بولت دارای یک پیچ با یک سر رزوه و یک سر مخروطی همراه یا یک استوانه فلزی چاکدار، مهره و واشر است.

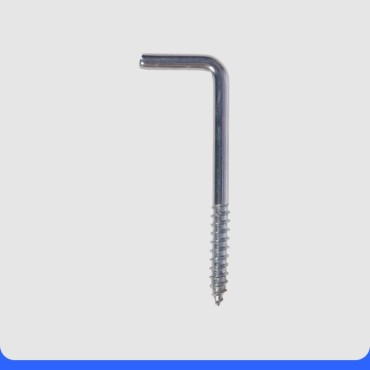

پیچ ال
پیچ لنگر ال یا انکر بولت ال ظاهری شبیه به حرف L انگلیسی دارد و برای نصب انواع ستون های فولادی، اتصال پایهی چراغ های خیابانی، پایه های استندهای تبلیغاتی فلزی و بیلبوردها، نصب چراغ های راهنمایی و رانندگی و تاسیسات زیربنایی به کار برده می شود. این پیچ لنگر در پایهی بتن دفن می شود و در مصارف خدماتی، برای تعمیر ستون های مختلف، حمایت از ساختار فولاد و دستگاه های گوناگون به کار می رود.
پیچ سر خزینه
پیج سرخزینه، پیچ خزینه و یا پیچ خزینه دار، دارای گل یا سر پیچ مسطح است و فرم گل پیچ این نوع پیچ عموما به صورت آلنی یا دو سو است. مسطح بودن سر این پیچ باعث ایجاد کاربردهای مختلفی خواهد شد و برای محکم کردن آن از مهره استفاده می شود.
به خاطر شکل خاص این پیچ، از آن معمولا برای سطوح نرم تر استفاده می شود. این پیچ به صورتی کار می کند که به طور کامل بر روی سطح فرو می رود. به همین خاطر بیشترین تمایل برای خرید پیچ سر خزینه و مهمترین کاربرد این نوع پیچ در جاهایی است که با یک سطح صاف روبرو باشیم. به طور مثال در قطعات و دستگاه هایی که میزان حساسیت کار با آنها در سطح بالایی ست.
پیچ قلاب
کاربرد پیچ قلاب دار یا پیچ گوشواره ای در اتصال مستحکم و ثابت یک حلقهی نگهدارنده به یک جسم است و می توان با عبور سیم بکسل ها، طناب ها، زنجیرها، تسمه ها و کابل ها از درون حلقهی آن و گره زدن به آن، به کار جابجایی اجسام پرداخت.
هر پیچ سر قلابی یا پیچ چشمی دو قسمت اصلی دارد که عبارتند از : بخش استوانه ای و گل پیچ
در بازار ابزار، متناسب با کاربردهای مختلف، انواع پیچ قلاب موجود هستند که از بین آنها می توان به بولت های گوشواره ای ، پیچ چشمی همراه با محافظ کامل ، پیچ های حلقه ای و پیچ چشمی خودکار اشاره کرد.
شکل ظاهری پیچ ها
پیچ ها به صورت استوانه ای شکل ساخته میشوند و سری آن ها برای پیچانده شدن به وسیله ی ابزارهای دستی مانند پیچ گوشتی، آچار، انبر و ... در اشکال مختلفی ساخته میشوند و بر اساس شکل سری یا کله پیچ به انواع مختلف پیچ چهارسو، پیچ دوسو، پیچ آلن، پیچ مهره خور و ... تقسیم بندی میشوند.
اجزا پیچ
پیچها ابزارهایی به ظاهر کوچک اما بسیار کاربردی هستند. شاید این ابزار کوچک از نظرمان به صورت یه تکه باشد ، اما باید بگوییم پیچها نیز همانند تمامی ابزارها از اجزای مهم ساخته شدهاند که هر کدام از این اجزا ، نقش مهمی را در اتصالات مختلف بر عهده دارند ؛ به طوری که هر جز به درستی یا به اندازه ساخته نشده باشد ، ممکن است اتصالاتی که به وسیلهی این پیچها به وجود میآیند ، استحکام لازم و کافی را نداشته باشند.
تمامی پیچها از اجزای اصلی شامل سرپیچ ، ساقه ، قطر و رزوه ساخته شدهاند. برای درک بیشتر این اجزا ، میتوانید تصویر زیر را مشاهده نمایید. ما تمامی اجزا و قسمتهای پیچ را برای درک بهتر و بیشتر شما به خوبی از یکدیگر تفکیک کردیم.
سر پیچ
سرپیچ از جمله اجزای اصلی پیچ است که باز و بسته کردن تمامی پیچها توسط این سرپیچها انجام میشود. سرپیچ همانطور که میدانید اندازهای بزرگتر از سایر قسمتها و اجزای پیچ دارد. سرپیچها معمولا به صورت تخت و گرد و با سری دوسو ، چهارسو و ... ساخته میشوند. دوسو و چهارسو بودن سرپیچها به باز و بسته کردن آنها کمک بسیار زیادی میکند. مدل سرپیچ بر اساس نوع پیچ مشخص میشود. مثلا پیچهای چوب و ام دی اف سریهای تخت دارند. انواع شکل سرپیچ را میتوانید در تصویر زیر مشاهده نمایید ؛
سرپیچها از فرو رفتن کامل پیچ به درون قطعهی کار جلوگیری میکنند.
ساقه یا استوانه پیچ
ساقه قسمت استوانهای شکل پیچ است که برای اتصال قطعات مختلف به طور کامل به داخل آنها فرو میرود. قسمت ساقهی پیچ بر اساس نوع پیچ ممکن است به صورت کامل یا نیمه با شیارهایی که به آنها رزوه گفته میشود پوشانده شود. رزوهها بر اساس متریال قطعات ممکن است به صورت درشت یا ریز باشند.
رزوه پیچ
همانطور که در قسمت ساقه گفتیم ، رزوه ، شیارهایی است که به صورت مارپیچ بر روی بدنهی پیچها طراحی میشود. پیچی که دارای این شیارهای مارپیچی است اصطلاحا به آن پیچ رزوه دار گفته میشود. رزوهها باعث اتصال هرچه محکمتر قطعات مختلف به یکدیگر میشوند.
بر اساس نوع پیچ ، رزوهها ممکن است ریز ، درشت ، چهارگوش ، حلزونی ، دندان ارهای و به صورت 8 تایی ، 12 تایی و یا 16 تایی طراحی و ساخته شوند.
رزوه و طراحی خاص آن ، راست گرد ، چپ گرد ، یک راهه ، دو راهه و چند راهه بودن پیچ را مشخص میکند. پیچهایی که ساقهی آنها به سمت راست رزوه دار شده است ، در اصطلاح پیچهای راستگرد گفته میشود.
استاندارد تولید پیچها
پیچها بر اساس کاربردی که دارند با مواد و متریال و تحت استانداردهای مختلفی تولید و ساخته میشوند. پیچهایی که در بازار موجودند معمولا از جنس آلیاژهایی همچون فولاد ، استنلس استیل ، تیتانیوم ، پلاستیک ، آلومینیوم ، برنج و مس بر اساس استانداردهای DIN و ASTM ساخته شدهاند. ما در جدول زیر به صورت تخصصی استاندارد تولید پیچها را برای شما بررسی کردیم. برای اطلاعات تکمیلی میتوانید از این جدول استفاده کنید.
تی بولت |
DIN186 - DIN188 - DIN261 |
پیچ شش گوش |
DIN6914 - DIN7968 - NMG102 - DIN610 - DIN609 - DIN787 |
پیچ چشمی |
DIN444 |
پیچ اتاقی |
DIN603 - DIN604 - DIN605 - DIN607 |
پیچ آلن |
DIN906 - DIN911 - DIN912 - DIN913 - DIN914 - DIN915 - DIN6912 |
پیچ آلن سر خزینه |
DIN7991 |
پیچ آلن کله قارچی |
NMG 104 |
انکر بولت |
DIN529 |
یو بولت |
DIN350 |
پیچ مغزی |
DIN417 - DIN427 - DIN438 |
پیچ دو سر رزوه |
DIN835 - DIN2510 |
پیچ تمام رزوه |
DIN975 |
پیچ متری |
DIN558 |
پیچ های ساختمانی |
ASTMA325/A325M & ASTMA490/A490M |
پیچ های صنایع نفت ، گاز ،پتروشیمی ،دریایی و خودرو سازی |
ASTMA193 - ASTMA320 - ASTMA307 - ASTMA194 - ASTMA563 - ASTMA105 S,S |
